Как правильно распечатать чертежи: форматы, плоттер, масштаб и нюансы

29.04.2026

Чертёж — это технический документ, где ошибка в масштабе или формате может стоить дорого: неверно распечатанный план квартиры приведёт к пересчётам в проекте, а чертёж без корректного штампа не примут на проверку. При этом многие сталкиваются с печатью чертежей впервые — и не знают, как правильно указать параметры, какой формат нужен, что такое плоттер и как передать файл. Разберём всё по порядку.

Форматы для печати чертежей: А0, А1, А2, А3

Чертежи печатают на стандартных форматах по ГОСТ 2.301. Вот основные размеры и где они применяются:

• А0 (841 × 1189 мм). Генеральные планы, ситуационные схемы, крупные узлы.

• А1 (594 × 841 мм). Архитектурные планы этажей, фасады, разрезы. Самый частый формат в проектной документации.

• А2 (420 × 594 мм). Конструктивные узлы, детали, фрагменты планов.

• А3 (297 × 420 мм). Деталировка, схемы, спецификации.

• А4 (210 × 297 мм). Текстовые листы, таблицы, небольшие схемы.

Важно: нельзя произвольно масштабировать чертёж под удобный вам формат. На листе есть основная надпись (штамп), рамка и поля — их размеры строго регламентированы. При неправильном масштабировании штамп «съедет» или потеряет пропорции.

Чем печатают чертежи: плоттер и его особенности

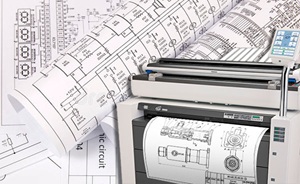

Для форматов А2 и выше используется плоттер — специализированный принтер для точной широкоформатной печати. В отличие от офисного принтера, плоттер работает с рулонной бумагой и обеспечивает точную передачу тонких линий — что для чертежей критически важно.

Два основных типа плоттеров:

• Рулонные плоттеры — работают с рулонной бумагой, подходят для больших тиражей и форматов А1–А0.

• Листовые плоттеры — печатают на нарезанных листах, удобны для точных форматов.

Нужна ли цветная печать чертежей? Цвет добавляет смысл, когда на схеме показаны разные инженерные системы (вентиляция — синим, водоснабжение — зелёным и т.д.) или зонирование. Для монохромных рабочих чертежей цвет не нужен.

Как подготовить чертёж к печати: требования к файлу

Правильный файл — залог корректного результата. Вот что важно:

1. Формат файла. PDF — предпочтительный вариант. DWG/DXF принимают не все типографии и требуют наличия AutoCAD. Уточните заранее.

2. Масштаб. Прописывайте масштаб в настройках печати при экспорте в PDF, а не масштабируйте страницу «на глаз». Убедитесь, что в штампе указан правильный масштаб (1:50, 1:100 и т.д.).

3. Толщина линий. Слишком тонкие линии могут не пропечататься или слиться. Рекомендуемая минимальная толщина — 0,13–0,18 мм.

4. Цветовая модель. Для монохромных чертежей — переведите в градации серого или чёрно-белый формат.

5. Разрешение. Для технических чертежей — не менее 300 dpi.

Частые ошибки при заказе печати чертежей

На практике ошибки при заказе печати чертежей встречаются регулярно. Вот самые распространённые:

1. Неверный масштаб. Файл настроен на А1, а в типографии распечатали А2 — чертёж стал вдвое меньше. Масштаб в штампе при этом остался прежним — путаница гарантирована.

2. Файл в RGB. При печати на плоттере цвета из RGB конвертируются в CMYK — линии могут приобрести серый или бурый оттенок.

3. Не учли поля и рамку. Содержимое файла вышло за рамку или штамп оказался обрезан.

4. Растровый скан вместо векторного PDF. Линии при печати получаются размытыми, текст — нечитаемым.

5. Не указали ориентацию. Вертикальный чертёж распечатали горизонтально — повёрнуто на 90°.

Сколько стоит распечатать чертежи и как быстро это делается

Цена на печать чертежей формируется из нескольких составляющих:

• Формат: А0 и А1 — дороже А2 и А3.

• Цветность: монохромная печать дешевле цветной примерно в 2–3 раза.

• Количество листов: при тираже 10–20 листов цена за единицу может снизиться.

• Срочность: стандартный срок — несколько часов при наличии готового файла. Срочный заказ — дороже.

Ориентировочные диапазоны по рынку Москвы (чёрно-белая печать): А1 — от 100–200 руб./лист, А2 — от 70–120 руб./лист, А3 — от 30–60 руб./лист. Цветная печать — дороже в 2–3 раза.

Чтобы ускорить заказ: подготовьте PDF заранее, укажите формат и масштаб в сообщении, уточните, нужна ли рамка и штамп.

Главное о печати чертежей

Чертёж — технический документ, где масштаб и точность важнее всего. Правильный файл в нужном формате — половина успешного заказа. Остальное — вопрос выбора надёжной типографии с плоттером нужного формата.

Если нужно распечатать чертежи в Москве — убедитесь, что типография работает с нужными форматами (А1, А0) и принимает PDF. Уточните масштаб и ориентацию листа до отправки файла — это поможет избежать переделок.
